建筑業(yè)用量多的就屬墻體磚，而墻體磚的原材料采用的都是粘性強(qiáng)的黏土，為了燒制墻體轉(zhuǎn)，每年都要耗費(fèi)大量的黏土，過分挖掘耕地土地而造成土地大面積損毀，各地為了保護(hù)耕地，采取一些列保護(hù)耕地措施，從而使得制磚的黏土資源也越來越顯得緊張，在這里小編就為大家提供一個好辦法，就是利用尾礦制磚，既能保護(hù)耕地又能節(jié)省資源。

尾礦制磚不能盲目，要根據(jù)其尾礦的性質(zhì)采取不同的制磚工藝，這樣才能保證產(chǎn)出磚的粘性很好，下面小編就介紹幾種制磚方法：

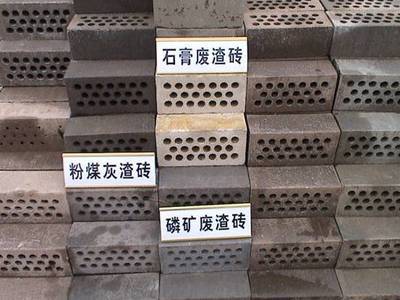

1、鐵尾礦制作免燒磚

隆中重工礦山研究院采用齊大山,歪頭山鐵礦的尾礦,成功地制成了免燒磚,這種免燒墻體磚是以細(xì)尾砂（SiO2＞70%）為主要原料,配入少量骨料,鈣質(zhì)膠凝材料及外加劑,加入適量的水,均勻攪拌后在60t的壓力機(jī)上以19.6～114.7MPa的壓力下模壓成型,脫模后經(jīng)標(biāo)準(zhǔn)養(yǎng)護(hù)（自然養(yǎng)護(hù)）28天,成為成品。

制作流程:大連與隆中重工協(xié)作,利用鐵尾礦和石灰為主要的原料,加入適量改性材料及外加劑,研制成的蒸養(yǎng)尾礦磚,物理學(xué)性能都比較好,其標(biāo)號可以達(dá)到100號以上標(biāo)準(zhǔn)磚的要求。梅山鐵礦選礦廠利用梅山尾礦加入一些中砂（礦：砂=3：1）,再加入3%水泥,8%～10%水和2%～3%的F-1外加劑,制成240mm×115mm×53mm的標(biāo)準(zhǔn)磚樣,然后進(jìn)行抗折,抗壓強(qiáng)度和耐火性能等多項(xiàng)測試。主要技術(shù)指標(biāo)均達(dá)到《非燒結(jié)黏土磚技術(shù)條件的要求,標(biāo)號可達(dá)75號以上》。

2、鐵尾礦制作機(jī)壓灰砂磚

金嶺鐵礦選礦廠結(jié)合礦山的特點(diǎn),利用尾礦生產(chǎn)機(jī)壓灰砂磚,該磚是以鐵尾礦為主,加入適量水泥,經(jīng)干攪拌均勻,再加入少量粘結(jié)材料進(jìn)行碾壓,提G其表面活性,經(jīng)壓磚機(jī)壓制成型后,自然養(yǎng)護(hù)而成。該工藝流程簡單,不用火燒,不用蒸養(yǎng),既節(jié)約能源（每萬塊磚比黏土磚節(jié)約標(biāo)煤約0.16t）,所生產(chǎn)的灰砂磚尺寸準(zhǔn)確,棱角分明,外觀齊整,磚體平直,可節(jié)省抹面灰漿用量,提G功效,降低造價(jià)。該礦于1989年10月建成了生產(chǎn)線,生產(chǎn)的灰砂磚經(jīng)測試,各項(xiàng)物理性能指標(biāo)均達(dá)到機(jī)壓灰砂磚100號標(biāo)準(zhǔn)的技術(shù)要求。

制作流程：該工藝流程簡單，不用火燒，不用蒸養(yǎng)，既節(jié)約能源，又環(huán)保，所產(chǎn)生的灰砂磚尺寸準(zhǔn)確，棱角分明，外觀齊整，磚體平直，可節(jié)省抹面灰漿用量，提G功效，降低造價(jià)。

3、鐵尾礦制作碳化尾礦磚

碳化尾礦磚是以尾礦砂和石灰為原料，經(jīng)抷料制備，壓制成型，利用石灰窯廢棄二氧化碳進(jìn)行碳化而制成的砌體材料。

將80%~85%的尾砂礦與15%~20%的生石灰粉按比例配合，加水9%左右攪拌溶解，然后，用八孔壓磚機(jī)成型，入窯前烘干或自然干燥，含水量4%以下，再進(jìn)入隧道窯進(jìn)行碳化，碳化的二氧化碳含量20%~40%，碳化的深度60%以上，出窯后即可獲得成品。

這種磚生產(chǎn)工藝簡單，對機(jī)器設(shè)備和土樣不挑剔，不存在難以掌握的技術(shù)問題，凡是有尾礦砂和石灰?guī)r處，均可大量生產(chǎn)。

相關(guān)文章：尾礦脫水篩低能耗G質(zhì)量促使尾礦處理行業(yè)發(fā)展
